Heidelberg Kord 64 drukmachine Spare parts Offset Gripper Bar

Specificatie:

Grippers zijn onderhevig aan talrijke spanningen, die toenemen met het gewicht van de bewegende stukken, en meer spanning betekent meer onderhoud.risico op onderbreking en verminderde beschikbaarheid van de machine.

Ook het ontwerp is verbeterd: er zijn nieuwe technische oplossingen ontwikkeld, het mechanische ontwerp is verbeterd en er zijn nieuwe grijpers gemonteerd, waardoor de opname van het plaatstuk is verbeterd.

We leveren professioneel veel soorten onderdelen van drukmachines voor internationale merken zoals Heidelberg, Roland, Komori en zo verder.

Gebeurtenis:
1Hickey Pickers.
2Heidelberg onderdelen
3Perfecte kwaliteit.


1Installatie-positieschema en slijtage-detectiemethode

Beeldvereiste:Opladen van een geannoteerd schema

1. Schematisch kenmerk:leveringsgreepbar /greepfinger /greeppads /montageas /lagersit /ketenverbindingsgat ((收纸牙排,?? 纸牙片,牙??,安装轴,轴承座,链条连接孔)

Metode voor slijtage-detectie ((现场磨损检测方法))

表格

Opmerkingen:In geval van meer dan twee van de bovengenoemde slijtverschijnselen wordt aanbevolen de hele greepbalk te vervangen in plaats van een gedeeltelijke reparatie.

2. stapsgewijze installatie- en vervangingsgids ((met illustratievereisten)

Verplichte stappenfoto's:1Veiligheidssluiting;2Ontkoppelen van de ketting en bevestigingsbouten;3Uittrekken van de oude grijperbalk;4Plaats van de nieuwe grijperbalk;5Bolt bevestiging;6Aanpassing van de spleet tussen de grijperfinger;7Jog-test en proefprintmonster

1. Stap 1 Veiligheidsvoorbereiding:druk volledig op stop, afsluit de hoofdtoevoer, zet de veiligheidssluitmodus in en ga in de onderhoudstoestand.
2. Stap 2 Ontmantelen van bijbehorende toebehoren:Verwijder de beveiligingsbescherming; markeer de oorspronkelijke tijdspositie als referentie; los de ketenverbindingspinnen los; los de twee-eind bevestigingsbouten van de oude greepbalk.
3. Stap 3 Verwijder de oude greepbalk:Sleep de oude balk langzaam uit, krab het cilinderoppervlak of aangrenzende machineonderdelen niet.Reinig de bevestigingsstoel, verwijder inktstof en metaaldruppels.
4. Stap 4 Plaats de nieuwe grijperstaaf:Laad de nieuwe grijperstaaf YY-GRB-KORD64 in de bevestigingspositie; lijn de lokalisatiegaten en de plaats van de kettingverbinding volgens het oorspronkelijke merk.
5. Stap 5 Bevestigingsmiddelen:Bevestigingsbouten aan beide uiteinden en kettingspeld aan beide uiteinden; gebruik geen te veel koppel om vervorming van de behuizing te voorkomen.
6. Stap 6 Regelen van de afstand tussen de grijper en de vinger en druk:Regelen van elke splitsing tussen de grijper en de vinger, zorgen voor een gelijkmatige greepkracht voor alle posities; controleer de toestand van de grijper-pads,Vervang indien nodig versleten pads tegelijkertijd.
7. Stap 7 Mechanische jog-run-test:Jog drukken handmatig meerdere malen; bevestig geen botsing, geen verstoring, alle vingers van de greep open-sluit synchroon.
8. Stap 8 Proefdruk met papiervoeding:Voer een testproductie met lage snelheid uit; controleer de overdracht van het blad, de nauwkeurigheid van het register, de toestand van de rand van het papier; indien nodig de druk verfijnen.
9. Stap 9 Formele productie:Na het kwalificeren van het proefmonster, herstellen van de beveiligingsbeveiliging en starten van de massaproductie.

• Glijden van de plaat na vervanging: opnieuw controleren van de gelijkheid van de druk van de vingerafdruk en slijtage van de handgreep.
• Mechanisch botsingsgeluid: bevestig opnieuw de plaats en het tijdmerk van de installatie.

3. Volledige compatibiliteitsonderzoekstabel voor drukpersmodellen

表格

Belangrijke opmerking:Deze greepbalk is speciaal ontworpen voor Heidelberg Kord 64. Gebruik niet rechtstreeks voor GTO52 / SM52, hoewel de tags deze trefwoorden bevatten.Bevestig de afmeting van het oorspronkelijke onderdeel voordat u het koopt.

4. Echt genomen beeldvereiste ((≥5 echt genomen foto's + pakketfoto's)

Upload minimaal 6 watermerkvrije foto's voor de productgalerie:

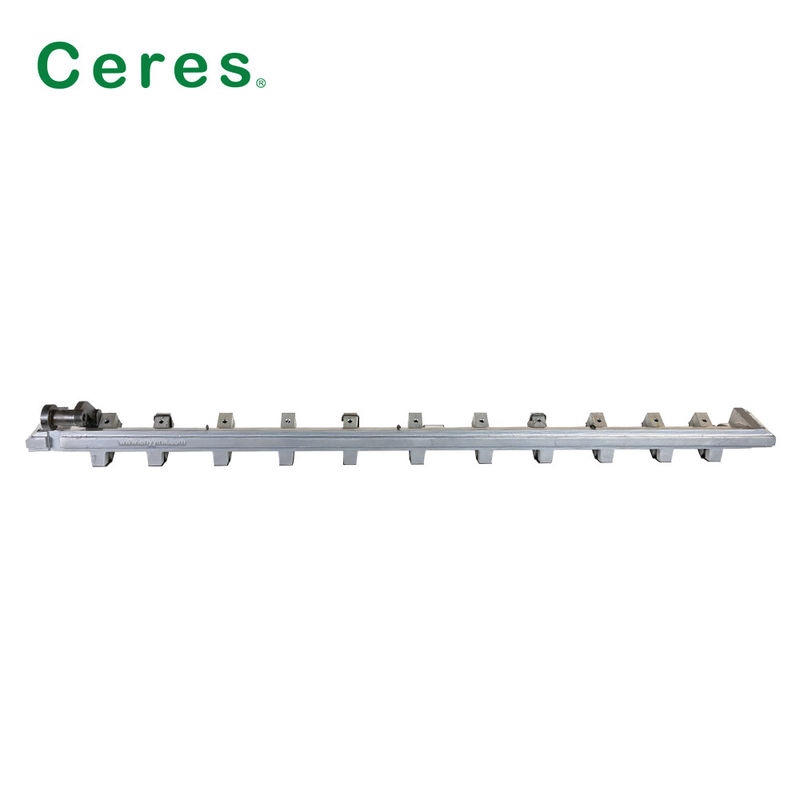

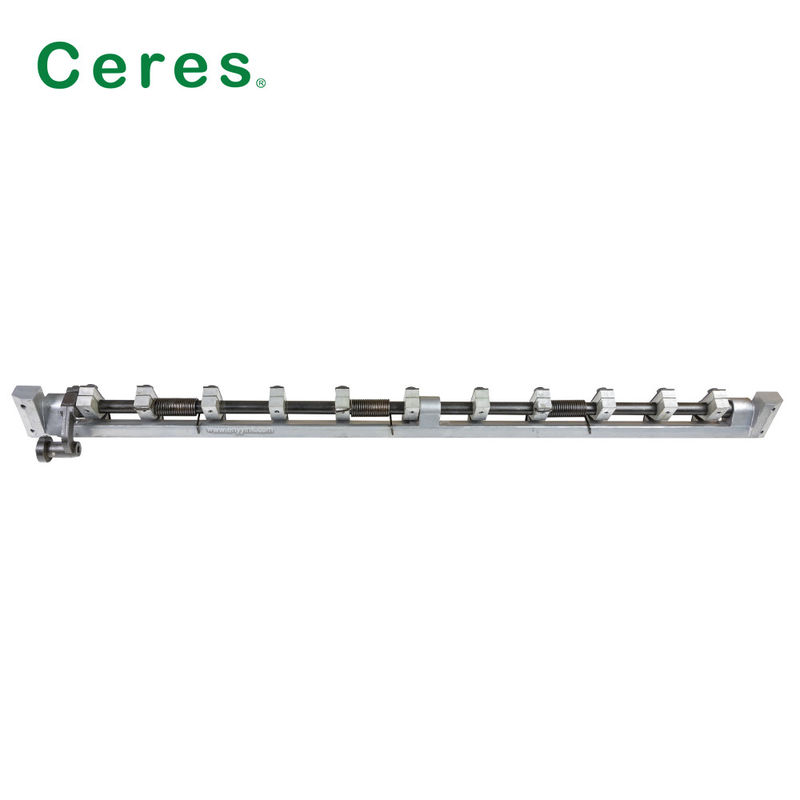

1. Voorbeeld van de gehele eenheid: volledige Kord 64-offset-greep-bar, alle vingers van de greep getoond
2. Grote afbeelding van de zijkant: montagegat, asgat en bevestigingsboutenstructuur

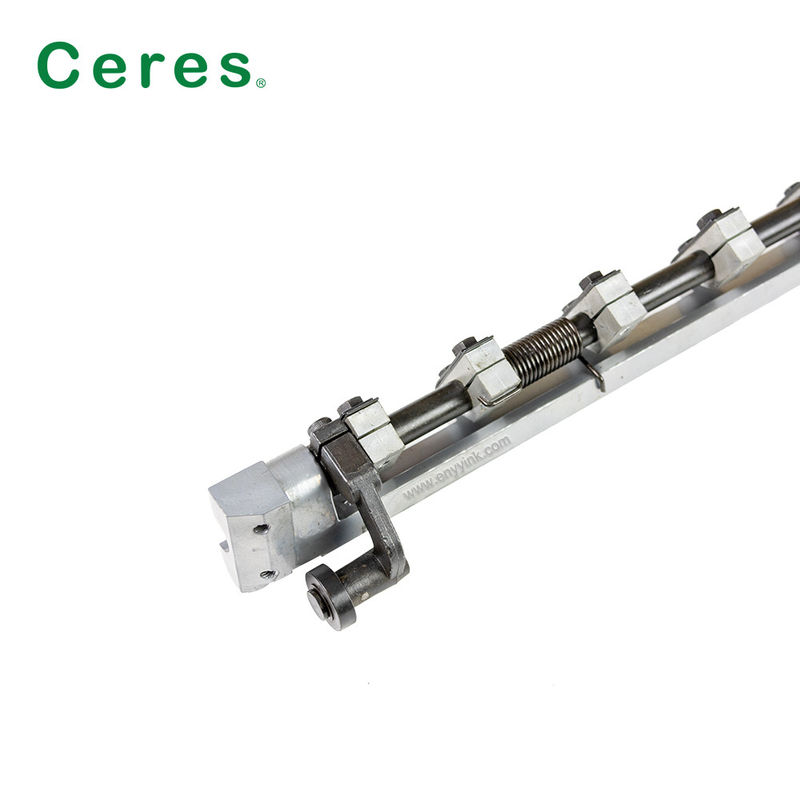

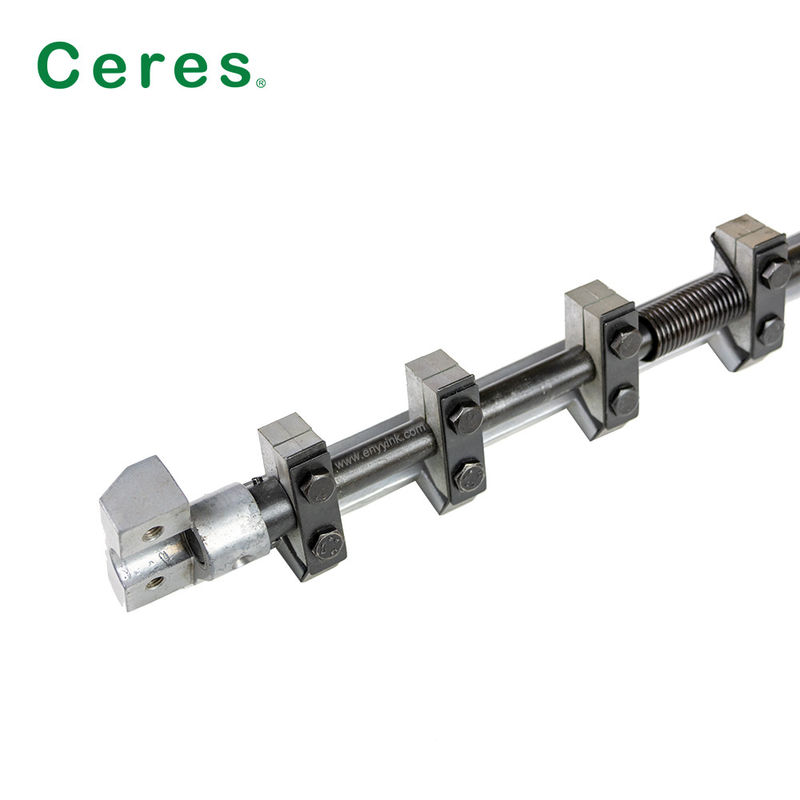

3. Deels close-up: grip-vingerassemblage, detail van het veer-terugkeermechanisme

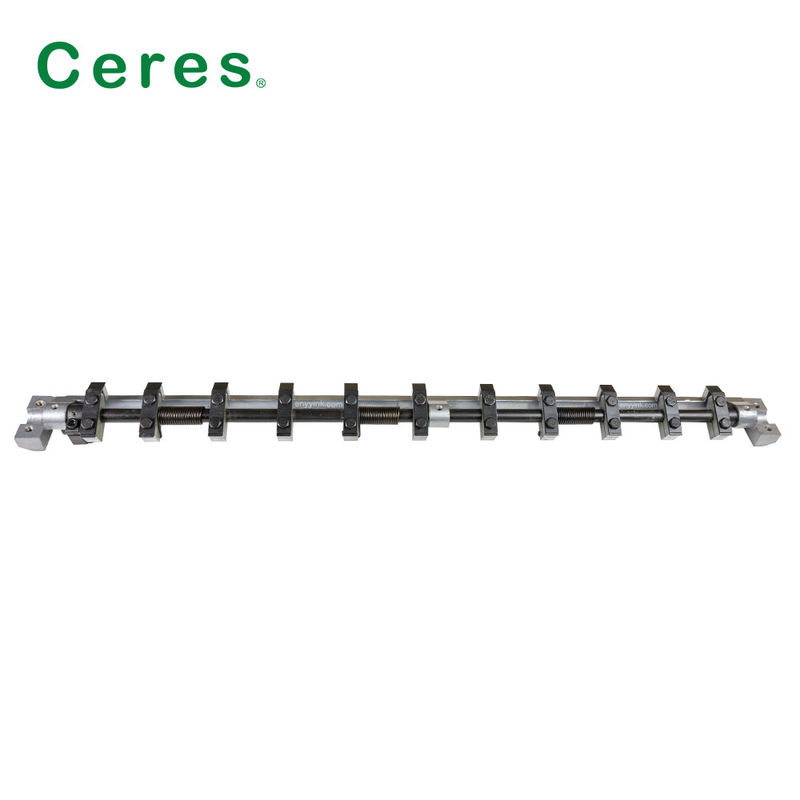

4. Bottom-view shot: montage van de datumkant van de greep-bar
5. Fysieke verpakkingsfoto: enkel stuk anti-botsingsfoomverpakking + buitendoos
6. Referentiescenario: op het persframe gemonteerde grijperstang (demonstratieverwijzing)

5. Veelgestelde vragen

Q1: Wat is het MOQ? A: Het MOQ is 1 stuk. Ondersteun een-stuk noodreparatie.

V2: Wat is de doorlooptijd? A: Voorraadgoederen: binnen 3 werkdagen na bevestiging van de betaling. Aanpassingsbewerking van speciale grijperstaven: extra 7-12 werkdagen. Voorraadcapaciteit: 1 pc per dag.

Q3: Custom service support? A: Ja. Ondersteun custom lengte, tand hoeveelheid, gat-positie wijziging volgens klant monster / tekening. Custom onderdelen vereisen hogere MOQ.Gelieve foto's of afmetingsschets van het onderdeel te verstrekken.

V4: Beschikbare verzendmogelijkheden? A: Klein pakket: DHL/UPS/TNT/FEDEX. Bulk order: zeevracht. Dit is een zwaarmetalen onderdeel; bereken het volumetrische gewicht voor koerierszending.

V5: Kan het de originele Heidelberg OEM-greep-bar voor Kord 64 rechtstreeks vervangen?Controleer alstublieft uw originele staaflengte en tandtelling voordat u bestelt.

V6: Garantievoorwaarden? A: Garantie van 12 maanden onder normale werkingsomstandigheden van de pers. Schade veroorzaakt door slechte installatie, impact op papier, door de mens veroorzaakte botsing is uitgesloten van de garantie.

V7: Na vervanging nog steeds een fout? A: Controleer de andere bijbehorende onderdelen: grijperplaatjes, veren, lagers, ketenspanning, druktijd, niet alleen de grijperstaaf zelf.

6. Concurrentiële vergelijkingstabel (Verscherp onze voordelen van YY-GRB-KORD64)

表格

7. Klantenzaken en feedback

Geval 1 van de South-Asia small-offset-printing workshop Toepassing: Heidelberg Kord 64 press, persistent register drift & sheet-slip-probleem veroorzaakt door versleten originele gripper-bar.Directe vervanging zonder wijziging• de registratiefout is geëlimineerd; de overbrenging van vellen na installatie is stabiel; het aantal afvalvellen is sterk gedaald.

Geval 2 in een Latijns-Amerikaanse vorm- en drukfabriek Toepassing: dringende reparatie van een storing van de Kord 64-machine; gekocht een-stuk voorraad grijperstaaf.De machine herstelde snel de normale productie.

Opmerkingen van klanten: ✅ Perfecte afmetingen voor Heidelberg Kord 64, directe vervanging. ✅ Opgelost chronisch registerverschuivings- en plaatverschuivingsprobleem voor oude offsetpers.✅ Vinnige levering voor dringende orders voor persreparatie.

Opmerkingen: op verzoek van het verkoopteam zijn installatiereferentiefoto's van de klant beschikbaar.
